自己动手增加无线红外对射或是栅栏的断电报警功能
时间:2009-05-08 来源:互联网 作者:本站编辑 浏览次数:
终端客户的技术安装人员在报警设备选择、设计和安装过程中往往都会发现产品功能的不完全完整性。
例如,选择无线传输方式的报警探头可以免去布线又不影响客户的现有装修,但是对于那些外置电源的报警探头就会出现这样一个问题:断电了还能报警吗?
针对上面这个问题,本站有两种解决办法和报警方式:
1.停电不停机功能,探头正常报警。
解决办法:加UPS外置后备电源,市场上有一种12V电源内置后备电池替换上原电源即可。建议大家在采购报警设备时直接和卖家定购带后备电池的探头外置电源。
2.断电报警功能,停电或断电即报警。
解决办法:采购一个12V2A以上的继电器和一个无线门磁,设计思路是用继电器代替门磁探头里的磁控开关(学名:干簧管)。

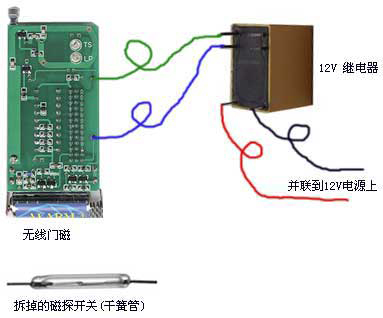

如下图:
改装步骤:继电器电源端接在探头外置电源12V输出的电源线上,断电开路控制端接在门磁干簧管两端(原磁控开关建议拆掉),将门磁与主机进行配置对码(对码方式详见主机说明书,建议先对码再改装),把继电器和门磁安装到一个隐蔽的地方(建议安装在对射或栅栏内部,改装方便又美观)大功告成。
工作原理:电源给继电器供电,继电器内部触点被吸合,控制点输出一个常闭的信号给门磁(相当于门磁的磁条靠近干簧管,干簧管短路),此时不报警。如果电源丢失,继电器内部触点自动断开,控制点输出一个常开信号给门磁(相当于门磁的磁条离开了门磁,干簧管开路),门磁以无线方式发接报警信号,主机接收到报警信号后处理警情(如:开启报警喇叭、拨打报警电话、联动电器开关等等)。
售后维护:一年检查一次内置门磁电池电压,建议更换新电池。
以上两个解决办法也可以合在一起使用,即又能断电报警又能正常报警。
