智能高速快球属于安防监控的重要前端设备之一，随着技术的发展和成熟，原先动辄几万元的价格也逐步趋于理性，这就为这一高度集成化、智能化设备的应用奠定基础。本文从高速球自身的技术优势、技术特点来分析其在安防监控领域的应用。本文以资抛砖引玉，如有不足敬请指正。

　　随着社会的迅速发展，城市建设的规模和速度也不断加快，与此对应，整个社会应对的管理、治安等压力也随之增加。在这样的大环境下，各个领域对安防的需求也呈现出大规模的增长。

　　电视监控系统作为安防系统的重要组成部分，在满足社会的安防、管理需要方面起着无可替代的作用。在监控系统中，摄像头的重要性毋庸置疑。考虑到一般摄像机在监控视角、范围和灵活性上的不足，而智能高速快球以其高度的集成化（集云台、编码器、变焦镜头、摄像机等于一体）、灵活多样的控制方式、快速的定位聚焦，以及可提供无人操作下的自动巡航、预置位巡航等功能，弥补了这些问题。

　　几个重要参考指标

　　本文从高速球的几个重要参考指标来分析其应用需求。

　　1.监看范围

　　首先，我们看一下有效监看范围。

　　智能高速快球一般的光学变倍都在22倍以上，其镜头最大焦距基本都可以达到80mm左右；新一代的快球，其镜头最大焦距甚至可以达到120mm左右。按照焦距计算公式F=v（像场高）*L（物距）/V（视场高）可得出如下计算结果：以一个1.75米高的人来计算，L=V*F/v=1.75*80/2.4≈58.3米（智能快球大多芯片为1/4”，所以v取值为2.4mm）；如果是新一代快球，则其有效约为87.5米。

　　当然，上述有效监看距离均为理论值，而根据工程经验，该数值约为理论值的2倍。即最大焦距为80mm左右的快球可以监看120米左右的目标，而最大焦距为120mm左右的快球，其监看距离大约为180米（此处的目标均指1.75米左右高的人）。这样的监看距离，可以应用在多种场合，比如机场、广场、港口、大中型会议室、厂房、公园、室外停车场等。

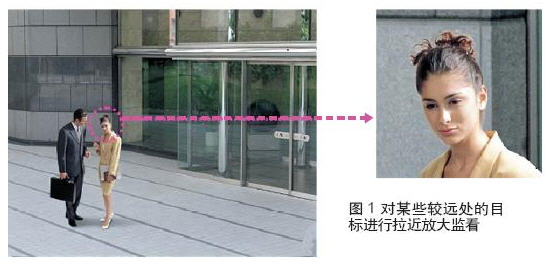

　　因此，在高速球的实际应用中，当快球用于室内时，通过手动或预置的变倍操作，可以轻易捕捉到室内的各种监看目标的细节。在一些大型厂房、会议室、博物馆等场所，可以对角安装2个以上的快球，形成对整个监看区域无盲区的全景监看，以满足管理的需要。而当快球用于室外场合时，用于拍摄远距离的目标时，也可以通过快球的变倍操作，进行清晰的监看。比如港口、公园、广场等，通过安装在相对较高位置的快球，既能实现监看区域内全景目标的监看，又能根据需要对某些较远处的目标进行拉近放大的监看（如图1）。

　　2.传动技术

　　其次，高速球可以依靠其精湛的传动技术，在实现快球实现高速旋转的同时，也可以达到极其精确的精度。

   一般的云台，其旋转速度都不会超过30°/秒；高速云台的旋转速度也不会超过60°/秒。并且，云台受其机械设计的影响，旋转角度也有一定的限制。无论其水平旋转角度还是垂直旋转角度，都无法做到水平连续360度旋转及垂直180度旋转。但是，对于某些场合，比如机场、体育场馆、“平安城市”的十字路口、地铁站台等，这些区域云台受到旋转速度及角度的限制，就不如快球适用。一般的高速智能快球，其旋转角度均可达到水平360度、垂直180度，速度均可达到水平200°/秒以上、垂直100°/秒；新一代快球其旋转速度更是达到了水平400°/秒以上、垂直180°/秒。这样的旋转角度及速度，无论是在监看范围及监看效率上，都足以满足上述场合的需要。

　　快球除了有很高的旋转速度外，还具有良好的旋转精度。智能快球的精确度一般都可达到0.1°。这个特性，再结合快球的多路报警输入/出，在实际应用中，往往与报警系统进行联动。在发生警情时，可以迅速、准确地将现场图像在最短的时间内传回至控制中心。比如快球在机场等重要场所使用时，通过其报警输入和输出装置与报警系统、声光报警装置联动后，当某些特殊场所发生警情时，无论快球处于巡航状态还是其它状态，都能够迅速地调整到发生警情的区域，将现场的影像第一时间传送回管理控制中心；与此同时，快球也会输出相应的信号至联动的声光报警装置，做到及时的现场响应。

　　3.聚焦方式

　　再次，快球在聚焦方面也较普通的摄像机＋镜头有很大的优势。

　　快球的聚焦方式一般都有自动聚焦、手动聚焦和一次聚焦等。一般的镜头，其聚焦都要通过手动方式；而快球可以通过其内置的电路，对画面进行有效的分析，调节镜头的控制电路，从而实现自动聚焦，这对于监控系统实现现场场景的清晰还原有着重要作用。当根据需要，通过手动方式将快球旋转到某一场景时，自动聚焦可以避免人工二次调节，自主实现对监看目标的清晰成像。不过在使用自动聚焦时，需要注意对镜头的传动部件的磨损。因为当摄像机的监看场景或目标变化一次，镜头会自动聚焦一次，其传送部件经常性地对镜头进行伸缩变动，对其使用寿命会有较大影响。
　　快球还有一种聚焦方式为一次聚焦。其原理是在监看过程中，对相对固定的场景或目标进行一次自动聚焦，随后快球的焦距不再变化，直到根据需要变动其焦距。这样快球在以后的正常巡航或扫描中，当其旋转至相应的位置后，快球即可以迅速地完成对目标的聚焦。这样设置的好处是，可以最大限度地减少快球镜头传送部件的磨损，从而延长快球的使用寿命。这也是大部分快球聚焦方式出厂默认设置为“一次聚焦”的原因。同时，快球也支持手动聚焦。

　　4.预置位管理

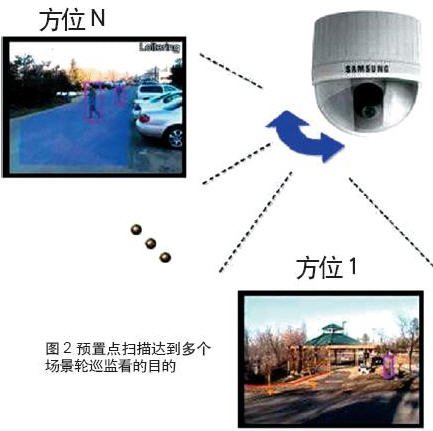

　　另外，快球还有一个特点，即可以通过预置位、巡航路线的设置，可以按照一定的路线进行自动的巡视，以达到多个场景轮巡监看的目的（如图2）。

　　对于较大范围的监看，比如大型广场、文博单位、港口码头、企业厂区等，这些场所可以通过多个快球的不同巡航线路、不同预置位设置，做到相互交叉，相互辅助，从而做到无盲区、无遗漏的全方位监看。目前，市场上的一些主流品牌的预置位数量至少可以达到128个，巡航线路至少有3条及以上，这样的快球，其监看范围将大大高于传统的固定式摄像机。如果若干个快球同时使用，则可以实现特定区域不间断的、多角度、多方位的监看。

　　某些品牌的快球，其所有的预置位还可以根据实际需要，灵活地设置相应的视频参数。比如，在同一条巡航线路中，不同的预置位可能涵盖了多种场景：包括光照充分的场景和光照不足的场景；目标环境与背景环境反差较大的场景；监看目标相对较为固定的场景等等。针对这些不同的场景，各个预置位的视频参数就需要根据不同的场景进行相应的调整。有些场景需要快门速度根据光线条件进行调整；有些场景需要根据被监看的目标调整其聚焦方式；还有些场景需要根据环境考虑启用宽动态功能。当快球的预置位能够满足这些功能性的要求后，结合其丰富的巡航线路的设置，灵活的扫描、轮巡方式，高速快球的应用就更加广泛了。

　　高速球应用的注意事项

　　1.高速球并不适用于任何场合

　　当然，高速球并不适用于任何场合，高速快球受其自身构造的因素影响，在一些场合也并不适用。

　　目前市场上绝大部分高速快球，其CCD尺寸均为1/4”，这就决定了其光电转化效率要低于1/3”CCD的枪式摄像机；另外，由于高速球机的体积有限，而其又要容纳较大变倍的光学变倍镜头，这就决定了其光学变倍镜头的尺寸较小。再加上几乎所有的快球，其光学镜头均由若干组透镜组成，通过光线在这些透镜组之间的折射、反射等，从而达到相应的光学变倍倍数。显然，光线在镜头组中进行折射、反射时，会损耗一部分能量，因此最终进入CCD的光线也就较弱，这也会影响到光电转换的效率。所以，对于照度不充足的场合，或要求昼夜均能清晰成像且在夜间无充足照明的场合，智能高速快球并不适用。比如：一些需要较大焦距（远焦200mm以上），和照度较差的环境中，如果配置云台＋高性能或大变焦镜头的摄像机，其效果就会优于高速智能快球。因此，对高速快球的应用也需根据实际的监控环境做出适当的判断。

　　2.选型避免一味追求高性能、全角度、高速旋转

　　在高速球选型方面，需要根据实际需要来选择，而避免一味地追求其高性能、全角度、高速旋转等性能（如图3）。

　　例如当设计方案时，某监控点需要安装一快球，根据实际的安装和使用环境，确认该快球采用的是壁装或立柱安装时，则可选用非全角度（全角度即水平方向360度，垂直方向180度旋转）旋转的快球。试想，当壁装的快球，其水平旋转大于180度或垂直选装大于90度时，后端监视屏幕中出现的画面是什么？——将是墙壁或地面，而这类画面对监控来说，毫无意义。这类安装方式，完全可以选择水平350度、垂直90度旋转的经济型快球。

　　恰当地选择快球，不仅可以达到同等监看效果的目的，同时也能够大幅降低系统成本。例如，从快球的构造来说，2种快球的旋转角度相差仅10度，但其成本由于旋转电机的不同，其价格可相差40%以上。因此，在快球的选择中，还需要考虑到监看距离、监看目标的特性，可以根据不同的监看距离选择不同光学变倍的设备。

　　结语

　　随着社会对安防需求的增加，加上国内的“平安城市”建设如火如荼的开展，高速球依其自身的特点，更高的性价比来满足安防监控的不同级别的需要。如室外大型广场对于旋转速度、定位精度、监控范围的需求；各类企事业、厂区出入口对于复杂光照环境的适应性、清晰度的需求；以及“平安城市”建设中，对复杂背景下的目标追踪性能的需求等。高速球作为安防监控的重要设备，其也将根据这些需要不断地提高完善其智能化、集成化的特点，以更好地为安防监控系统服务。
