红外防盗栅栏安装在需要设防的地方

　　确定安装位置，使安装后的防卫射束能有效遮断目标通道，将四个安装座安装孔位分别在安装面上作上标识，保证发射接收互相对准、平行；
　　用螺丝刀等尖锐物将红外防盗栅栏下端安装座穿线孔顶破，将电源线从安装座穿线孔中穿入，再穿过引线座的穿线孔，最后将电源线的正负级按照电源线的“+”、“-”标识正确接入接线柱并拧紧；
　　用φ6钻头在安装面上钻好安装孔，钉进塑料柱，然后用M4自攻螺钉将上下安装座固定；
　　确认发射端与接收端互相对应：当接线通电后，发射端的电源指示绿灯亮，工作指示红灯间歇式闪亮；当互相对准时，接收端的对准指示红灯熄灭，蜂鸣器不鸣响；当用不透光的物体同时遮断任意相邻两束光时，接收端的对准指示红灯间歇式闪亮，蜂鸣器间歇式鸣响，并发出有线/无线报警信号；注意：调准角度时尽可能选在阳光最强烈或有雾等工作环境最不利时进行调试。
　　将发射端与接收端安装座上紧固螺丝拧紧，然后将上下安装座防护盖盖好即完成安装操作。
　　当有以下情况之一，接收端均会发出有线/无线报警信号：
　　有物体同时遮断任意相邻两条红外线射束；
　　断开发射端或接收端的电源（人为剪断电源线）；
　　移动发射端或接收端的位置或方向。

接收端各接线口说明：

　　SW：防拆开关两端，引线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；
　　+：DC12V电源正极；
　　-：DC12V电源负极；
　　TO：参照发射端TO；
　　COM：继电器输出公共端；
　　NC：继电器输出常闭端（正常工作时）；
　　NO：继电器输出常开端（正常工作时）。

跳针说明：
　　蜂鸣器跳针：“BEAP”短接至“ON”（开）为蜂鸣器发声，短接至“OFF”（关）为蜂鸣器不发声；
　　无线控制跳针：“REMOT”短接至“ON”（开）为常规使用，短接至“TEST”（测）为测试状态，控制无线常开或常关；
　　无线测试跳针：“TEST”短接至“ON”（开）为常开使用，短接至“OFF”（关）为常关状态；
　　编码跳针：为高频编码用，A区为数据码，其它为地址码（L行为低电平，H行为高电平）。

发射端各接线口说明： 　 　　
　　SW：防拆开关两端，引线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；
　　发射距离端子：短接至“LOW”（近）为近距离，短接至“MID”（中）为中距离，短接至“FAR”（远）为远距离；
　　+：DC12V电源正极；
　　-：DC12V电源负极；

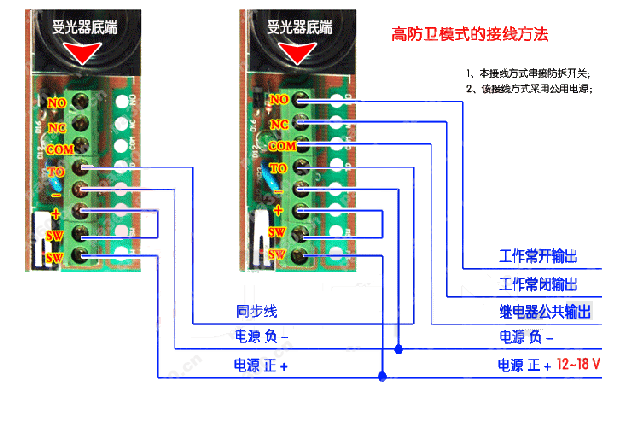

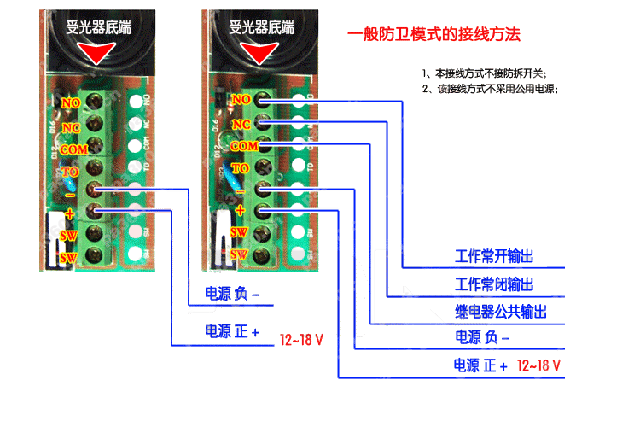

　　TO：将发射端与接收端TO端用导线连接，发射端与接收端电源负端连接即可进入严密防卫模式（该模式有很强的防高智能恶意破坏的能力）。不连接时即进入一般防卫模式（该模式有很强的抗干扰的能力，接线也较简单）。连接导线被人为断开或连接时，都会立即发出报警信号。
