室外监控摄像机立杆安装要求及避雷方案
时间：2009-02-03 来源：弱电之家 作者：互联网编辑 浏览次数：
安装立杆的要求 挑臂长度以实际场地情况为准。以下为具体工艺要求的详细阐述。
1. 基础施工
1.1. 立杆基础
A． 用途：固定摄像杆；
B． 基础结构、尺寸：如图所示；
C． 基础型号：由所需固定的摄像杆型号确定；
D． 制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；
E． 制作要求：
1、 应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、 基础与窨井之间应有穿线管，且放置铁丝；
3、 基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和 弹簧垫圈各一个。
F． 材料：

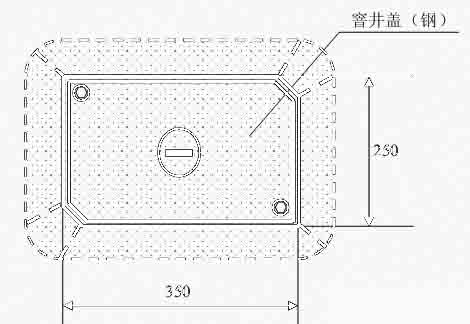

1.2. 窨井制作
A． 用途：方便线缆敷设及系统检测维修；

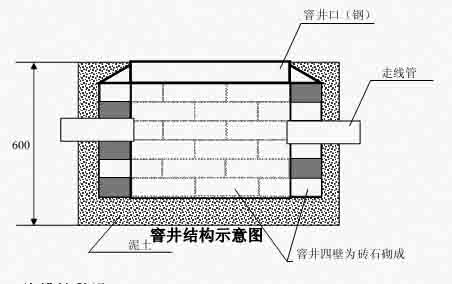

B． 基础结构、尺寸：如图所示。图中仅标明井深、井高和井宽， 其它尺寸由施工方根据现场情况决定；
C． 制作位置：在《设备平面布置图》标注窨井位置处制作；
D． 制作要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、 窨井密封性能和防水性能良好。
E． 材料：砖石、水泥、钢板；
1.3.
A． 用途：敷设线缆，防止线缆损伤；
B． 管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中 所标明的管径；
C． 制作要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、线缆管密封好，防水性能良好；
3、线缆管离地面应不小于
4、线缆管管口应无毛刺和尖锐棱角；
5、线缆管内放置穿线铁丝。
D． 材料：
1、 暗管敷设使用钢管；
2、 明管敷设使用PVC管。
1.4. 接地体安装
A． 用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正 常工作；

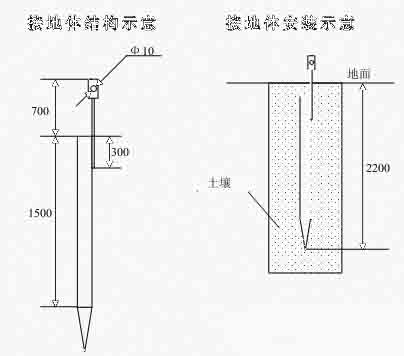

B． 接地体结构、尺寸：如《接地体结构示意图》所示；
C． 安装位置：按《设备平面布置图》标注接地体位置安装。
D． 安装要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6倍；
3、接地体安装点下方应无任何管道、线缆经过；
4、接地体安装深度如《接地体安装示意图》所示；
5、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接 地电阻小于4Ω。注意雨后不应立即测量电阻。
E． 材料：2.5英吋钢管和30*5扁钢。
2.
2.1. 杆件制作与安装
A． 用途：安装摄像机云台；
B． 摄像杆结构、尺寸：见《摄像杆图》；
C． 制作要求：见《摄像杆图》文字说明；

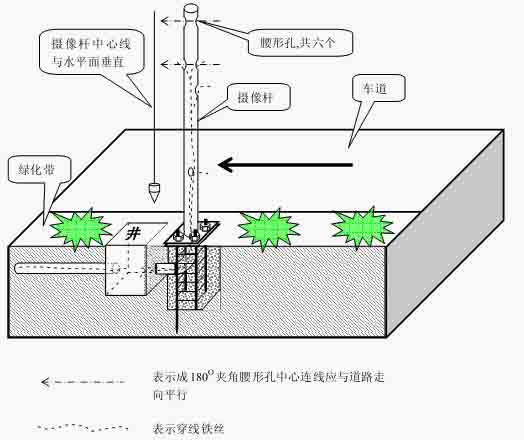

E． 安装方式：通过基础螺杆与摄像杆基础连接固定，如《摄像杆安装场景示意图》；
F． 安装工具：活动扳手；
G． 安装要求：
1、 安装牢固；
2、 摄像杆中心线应与水平面垂直；

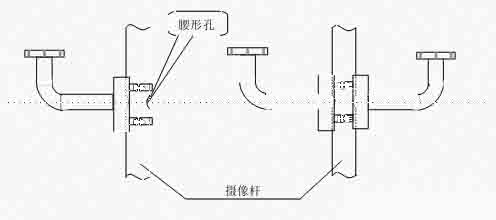

3、 摄像杆上成180o角两腰形孔的中心连线应与道路走向平行；
4、 在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。
2.2. 摄像机云台制作与安装
A． 用途：安装摄像机防雨罩；
B． 结构：见《摄像头云台图》；
C． 尺寸：见《摄像头云台图》；
D． 制作要求：见《摄像头云台图》图中文字说明；
E． 安装方式：通过抱箍将云台部件1固定于摄像杆上，如《摄像机云台安装示意图》；
F． 安装工具：活动扳手、扶梯或登高车；
G． 安装要求：
1、 安装牢固；
2、 对摄像机云台部件1，走线孔应正对摄像杆腰形孔；
土建施工及安装立杆的要求
1、投标方应实地测量技术数据，以便估算工程量 。
2、线缆埋地的沟槽尺寸：人行道为0.2×
3、敷设的线缆除埋在花坛的或有特别说明的用PVC管保护，其他部分要用镀锌钢管进行保护；裸露在外的线缆（架空的除外）全部采用镀锌钢管加以保护。
